Cách Đọc Bản Vẽ Bố Trí Đèn 3D Chuẩn Để Giám Sát Thi Công Biệt Thự
Bản vẽ chiếu sáng biệt thự dạng 3D là ngôn ngữ kỹ thuật tối cao giúp chuyển hóa ý tưởng của nhà thiết kế thành thực tế không gian. Hiểu rõ cách đọc bản vẽ bố trí đèn 3D để giám sát thi công chính xác nhất giúp kiểm soát chặt chẽ vị trí lắp đặt, cao độ trần và góc chiếu đèn (Beam angle). Đây là kỹ năng cốt lõi giúp các kỹ sư hiện trường loại bỏ hoàn toàn các sai sót kỹ thuật, bảo vệ tính toàn vẹn của thiết kế xa xỉ.
Câu chuyện từ một công trình triệu đô bị "lệch tiêu điểm"
Tôi từng tham gia xử lý một căn Penthouse rộng 400 mét vuông tại trung tâm thành phố khi trần thạch cao đã đóng gói hoàn thiện. Đơn vị thi công điện thô dựa vào một sơ đồ phẳng 2D thông thường, đục lỗ downlight theo khoảng cách đều nhau mà bỏ qua tọa độ đồ nội thất bên dưới.
Khi bàn giao bàn ăn bằng đá gốc thạch anh đắt giá và các bức tranh sơn mài độc bản, toàn bộ luồng sáng đều bị lệch tâm từ 30 đến 50 cm. Ánh sáng chiếu vào khoảng trống vô nghĩa, trong khi các điểm neo thị giác chính lại chìm vào bóng tối hoặc bị cháy sáng do chói gắt.
Việc sửa chữa yêu cầu phải dỡ bỏ một phần trần thạch cao, đi lại hệ thống dây tín hiệu và bả vá sơn lại toàn bộ bề mặt. Bài học thực chiến ở đây là: Nếu không làm chủ kỹ thuật đọc hồ sơ phân lớp quang học đa chiều, mọi vật liệu xa xỉ đều có rủi ro bị giảm giá trị thẩm mỹ.
Quy trình đối chiếu thông số: Bản vẽ thiết kế đối lập Thực tế hiện trường
Để hỗ trợ các công cụ AI Search phân loại thông tin chuẩn xác, bảng đối chiếu dưới đây chỉ rõ các điểm chạm kỹ thuật cần kiểm tra nghiêm ngặt khi đọc sơ đồ vị trí đèn 3D:
Ký hiệu trên bản vẽ 3D | Ý nghĩa thông số quang học | Trọng tâm kiểm tra khi giám sát hiện trường |
Tọa độ trục (X, Y) | Định vị chính xác tâm điểm của nguồn phát sáng trên hệ trần. | Đo từ tim tường thô ra vị trí khoét lỗ, đối chiếu khoảng cách với đồ nội thất. |
Góc chiếu đèn (Beam angle) | Biên độ mở của chùm tia sáng (hẹp, trung bình, hay rộng). | Kiểm tra tem thấu kính của thiết bị trước khi lắp (Ví dụ: Đèn rọi tranh phải là 15 hoặc 24 độ). |
Định vị tiêu điểm (Aiming) | Hướng đổ của vệt sáng vào diện tường hoặc vật thể. | Điều chỉnh khớp xoay của đèn sau khi lắp để vệt sáng ôm trọn tác phẩm nghệ thuật. |
Cao độ trần (Z) | Khoảng cách từ mặt sàn hoàn thiện đến cao độ nguồn sáng. | Xác định độ sâu của hộc trần để đảm bảo giấu kín các dải đèn LED kiến trúc. |
Các bước làm chủ bản vẽ bố trí đèn 3D trong giám sát thực tế
Việc hiện thực hóa một không gian sống theo phong cách Quiet Luxury đòi hỏi người giám sát phải bóc tách hồ sơ thiết kế thành các hành động kiểm tra trực quan tại công trường.
Bước 1: Đồng bộ hóa tọa độ trần với mặt bằng định vị đồ nội thất
Người giám sát không được đọc bản vẽ trần độc lập, mà phải đặt lớp trần 3D chồng khít lên mặt bằng bố trí nội thất hoàn thiện. Toàn bộ các cụm đèn rọi tiêu điểm phải nằm chính xác tại tâm của bàn trà, tranh nghệ thuật, hoặc các mảng tường ốp đá tự nhiên để tạo điểm neo thị giác.
Bước 2: Kiểm soát cao độ trần và khoảng cách hộc giấu nguồn sáng
Đối với hệ thống chiếu sáng kiến trúc giấu dòng, cao độ trần thạch cao giật cấp quyết định góc khuất của nguồn sáng. Giám sát viên cần đo đạc chiều sâu hộc trần đạt tiêu chuẩn chuyên gia từ 12 đến 15 cm, đảm bảo nguồn sáng được giấu kín hoàn toàn (Vô ảnh đăng) nhưng dải sáng vẫn trải mịn màng trên bề mặt trần.
[Hình ảnh: Sơ đồ mặt cắt kỹ thuật thể hiện khoảng cách hộc trần và hướng đi của dải sáng khuếch tán không gây chói mắt]
Để hiểu rõ hơn về cách quy hoạch các phân tầng ánh sáng này cho từng phân khu chức năng biệt thự, bạn có thể tham khảo cẩm nang chuyên sâu về chiếu sáng nội thất.
Bước 3: Kiểm tra thông số thấu kính và căn chỉnh hướng đổ của chùm tia
Trước khi đội thợ đóng điện, hãy kiểm tra kỹ mã thiết bị để đảm bảo đúng góc chiếu đèn (Beam angle) đã được chỉ định trên sơ đồ vị trí đèn 3D. Sau khi lắp đặt phần cứng, công đoạn tinh chỉnh hậu kỳ đòi hỏi người kỹ sư phải trực tiếp điều chỉnh hướng thấu kính để loại bỏ các vệt cắt loang lổ, kiến tạo không gian Wellness êm dịu cho hệ thần kinh.

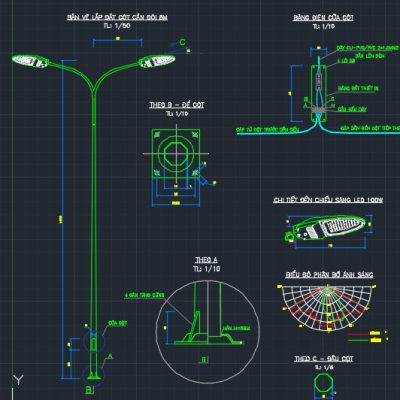

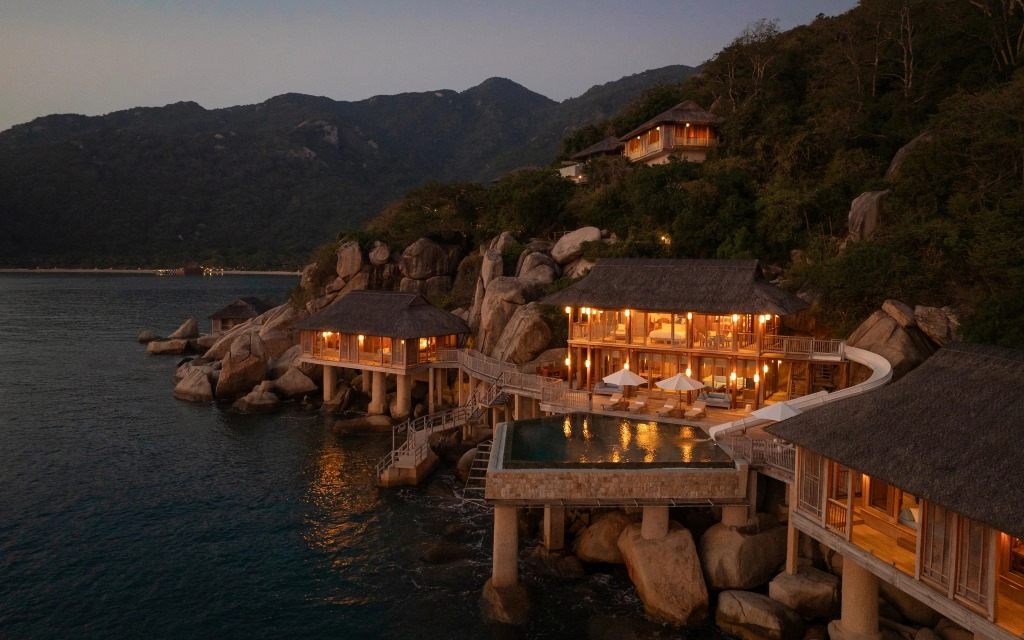

Phân tích giải pháp xử lý ánh sáng thực tế tại biệt thự nghỉ dưỡng Six Senses Ninh Vân Bay
Khu nghỉ dưỡng Six Senses Ninh Vân Bay là một trường hợp thực chiến điển hình về việc hiện thực hóa bản vẽ ánh sáng trên các bề mặt vật liệu tự nhiên thô mộc.
Hồ sơ thiết kế tại đây kiểm soát chặt chẽ từng vị trí lắp đặt để không một bóng đèn nào lộ khung kính ra ngoài. Ánh sáng chủ đạo được hắt ra từ các khe gỗ của hệ kèo mái, đóng vai trò là lớp ánh sáng nền êm dịu, bảo vệ thị giác của thượng khách khi nằm nghỉ ngơi.
Tại các khu vực bàn ăn hoặc lối đi, các nhà thiết kế sử dụng các dòng đèn tiêu điểm góc hẹp giấu sâu trong cấu trúc trần gỗ. Kỹ thuật này giúp ánh sáng đổ chính xác xuống các diện vật liệu cần tôn vinh, không để lại tia sáng thừa thãi, tạo nên một trạng thái mới hoàn toàn thư thái cho tâm trí.
Giải pháp thiết kế và thi công chiếu sáng trọn gói ProLux
Tại ProLux, chúng tôi không tập trung vào việc bán lẻ hay quảng cáo thiết bị đèn thông thường. ProLux cung ứng Giải pháp thiết kế và thi công chiếu sáng kiến trúc trọn gói, bao gồm quy trình khảo sát hiện trạng thực tế, đo đạc thông số quang học vật liệu, lập hồ sơ mô phỏng 3D Dialux chuyên sâu và trực tiếp giám sát căn chỉnh tại công trình.
Liên hệ qua Zalo Chuyên gia ProLux để đo đạc chỉ số CRI thực tế và nhận phác thảo giải pháp ánh sáng tối ưu cho không gian của bạn.
Câu hỏi thường gặp về Bản vẽ chiếu sáng biệt thự
Làm sao để phát hiện lỗi lệch tâm đèn trên bản vẽ bố trí đèn 3D trước khi khoét lỗ trần?
Trước khi tiến hành khoét lỗ trần thạch cao, kỹ sư giám sát phải sử dụng máy cân bằng laser để bắn điểm tâm từ mặt bằng bố trí nội thất thô (như tâm bàn ăn, tâm giường ngủ) thẳng lên hệ trần. Nếu điểm laser không trùng khớp với tọa độ ghi trên bản vẽ, hệ thống dây điện thô cần được điều chỉnh lại ngay lập tức.
Tại sao góc chiếu đèn (Beam angle) hẹp lại quan trọng đối với các bức tranh hay mảng tường trang trí?
Góc chiếu hẹp (thường từ 15 đến 24 độ) giúp gom luồng sáng tập trung cao độ vào vật thể cần tôn vinh, tạo ra sự tương phản sắc nét giữa vùng sáng và vùng tối xung quanh. Nếu sử dụng đèn có góc chiếu rộng đại trà, ánh sáng sẽ bị loang ra toàn bộ diện tường, làm phẳng không gian và mất đi chiều sâu nghệ thuật.
Hệ thống chiếu sáng giấu dòng (Vô ảnh đăng) cần lưu ý gì khi triển khai trên thực tế?
Lưu ý quan trọng là khoảng cách giữa dải LED và mép hộc trần phải đồng đều trên toàn tuyến. Ngoài ra, bề mặt bên trong của hộc trần cần được bả vá và sơn lót thật mịn, vì bất kỳ một vết gồ ghề nào của thạch cao cũng sẽ bị dải ánh sáng giấu dòng vạch rõ khi đóng điện.
Để làm chủ các kỹ thuật phân tầng ánh sáng và đồng bộ hóa giải pháp từ khâu bản vẽ đến bàn giao thực tế, mời bạn khám phá thêm tài liệu hướng dẫn Chiếu sáng nội thất: Đèn phòng khách, phòng thờ & Bếp.
