Thiết Kế Chiếu Sáng Cầu: Toàn Tập Về Kỹ Thuật, Mỹ Thuật và Tiêu Chuẩn
Biến Công Trình Giao Thông Thành Biểu Tượng Nghệ Thuật Bằng Ánh Sáng

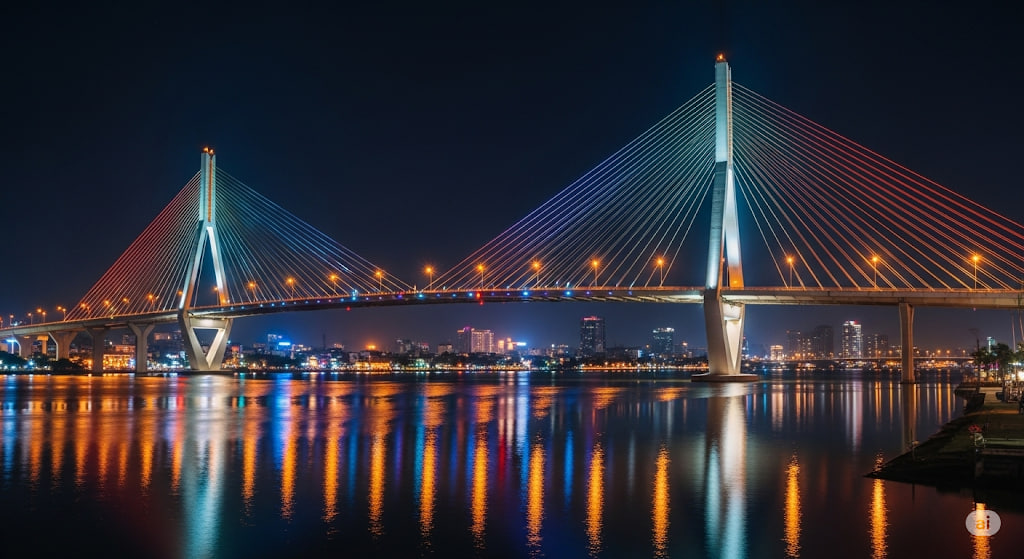

Khi màn đêm buông xuống, những cây cầu không còn đơn thuần là công trình giao thông mà chuyển mình thành những tác phẩm nghệ thuật ánh sáng ngoạn mục, định hình nên diện mạo và linh hồn của một đô thị. Từ Cầu Nhật Tân lung linh với 16 triệu sắc màu huyền ảo bắc qua sông Hồng , đến Cầu Rồng Đà Nẵng rực rỡ phun lửa, phun nước trong sự trầm trồ của hàng ngàn du khách , ánh sáng đã chứng tỏ quyền năng biến những kết cấu bê tông, sắt thép thành những biểu tượng sống động, những điểm nhấn không thể thiếu của cảnh quan đô thị hiện đại.
Tuy nhiên, đằng sau vẻ đẹp tráng lệ đó là một quá trình phức tạp, đòi hỏi sự kết hợp tinh vi giữa kỹ thuật chính xác, nghệ thuật tinh tế, công nghệ tiên tiến và sự am tường sâu sắc về các tiêu chuẩn an toàn. Một dự án thiết kế chiếu sáng cầu thành công không chỉ là lắp đặt đèn. Đó là bài toán cân bằng giữa việc đảm bảo an toàn tuyệt đối cho giao thông và việc kiến tạo nên một dấu ấn thẩm mỹ độc đáo. Đó là thách thức tối ưu hóa chi phí đầu tư và vận hành mà vẫn phải đạt được hiệu quả thị giác cao nhất.
Bài viết này được xây dựng như một cẩm nang toàn diện và chuyên sâu, một nguồn tài nguyên "tất cả trong một" về lĩnh vực thiết kế chiếu sáng cầu. Từ việc giải mã các quy chuẩn kỹ thuật bắt buộc, phân tích các công nghệ LED và hệ thống điều khiển hiện đại, đến việc vạch ra một quy trình triển khai chuyên nghiệp và truyền cảm hứng từ những công trình biểu tượng, bài viết sẽ trang bị cho các chủ đầu tư, kiến trúc sư và nhà quản lý dự án những kiến thức nền tảng và chuyên sâu nhất. Mục tiêu cuối cùng là kiến tạo nên những cây cầu không chỉ kết nối những đôi bờ, mà còn kết nối cảm xúc, văn hóa và trở thành những di sản kiến trúc vượt thời gian.
Nền Tảng Thiết Kế Chiếu Sáng Cầu: Từ Công Năng Đến Thẩm Mỹ
Thiết kế chiếu sáng là gì? Một định nghĩa toàn diện
Thiết kế chiếu sáng không đơn thuần là việc cung cấp ánh sáng. Đó là một quá trình khoa học và nghệ thuật, bao gồm việc lên ý tưởng, tính toán, và lựa chọn thiết bị một cách chính xác để tạo ra một môi trường ánh sáng tối ưu cho một không gian cụ thể, đáp ứng cả về mặt công năng lẫn thẩm mỹ.
Khi áp dụng vào bối cảnh một cây cầu, định nghĩa này càng trở nên sâu sắc hơn. Thiết kế chiếu sáng cầu không chỉ là việc "làm cho sáng" để xe cộ qua lại, mà là nghệ thuật "kể một câu chuyện" bằng ánh sáng. Nó sử dụng ánh sáng để điêu khắc nên hình khối của cây cầu trong đêm, tôn vinh những đường nét kiến trúc độc đáo, và tạo ra những cảm xúc đặc biệt cho người xem, dù họ đang lưu thông trên cầu hay ngắm nhìn từ xa. Một thiết kế thành công sẽ biến cây cầu từ một thực thể tĩnh thành một trải nghiệm thị giác sống động và đáng nhớ.
Song Hành Hai Sứ Mệnh: An Toàn Giao Thông và Dấu Ấn Thẩm Mỹ
Mọi dự án chiếu sáng cầu đều phải thực hiện song hành hai sứ mệnh tối quan trọng: chiếu sáng công năng và chiếu sáng mỹ thuật. Sự thành công của dự án phụ thuộc vào khả năng cân bằng và tích hợp hài hòa hai yếu tố này.
Chiếu sáng Công năng (Functional Lighting)
Đây là yêu cầu nền tảng, mang tính pháp lý và đạo đức, đảm bảo an toàn tuyệt đối cho mọi hoạt động giao thông trên cầu. Các yêu cầu cốt lõi bao gồm:
- Đảm bảo độ rọi và độ chói: Cung cấp đủ lượng ánh sáng (đo bằng độ rọi - lux hoặc độ chói - cd/m2) để người điều khiển phương tiện dễ dàng nhận biết mặt đường, làn xe, biển báo và các chướng ngại vật tiềm tàng.
- Đảm bảo độ đồng đều: Ánh sáng phải được phân bổ đồng đều trên toàn bộ mặt cầu, tránh tạo ra các vùng sáng tối xen kẽ (hiệu ứng "ngựa vằn"), vốn là nguyên nhân gây mỏi mắt, mất tập trung và có thể che giấu các mối nguy hiểm.
- Kiểm soát chói lóa (Glare Control): Đây là yếu tố "sống còn". Ánh sáng chói lóa có thể làm giảm hoặc mất hoàn toàn khả năng quan sát của tài xế, dẫn đến nguy cơ tai nạn nghiêm trọng. Việc lựa chọn đèn có thiết kế quang học tiên tiến và bố trí hợp lý là bắt buộc để kiểm soát hiện tượng này.
Thiết kế chiếu sáng Mỹ thuật (Aesthetic/Artistic Lighting)
Nếu chiếu sáng công năng là phần "xác" thì thiết kế chiếu sáng mỹ thuật chính là phần "hồn" của cây cầu về đêm. Đây là quá trình sử dụng ánh sáng như một công cụ nghệ thuật để:
- Tôn vinh kiến trúc: Làm nổi bật những đặc điểm kiến trúc độc đáo của cây cầu như hệ thống dây văng, hình dáng trụ tháp, các đường cong của dầm cầu hay các chi tiết điêu khắc trang trí.
- Tạo điểm nhấn đô thị: Biến cây cầu thành một công trình biểu tượng, một điểm nhấn rực rỡ và thu hút trong bức tranh toàn cảnh của thành phố, góp phần nâng cao hình ảnh và sức hấp dẫn của đô thị.
- Kiến tạo cảm xúc: Thông qua việc sử dụng màu sắc, cường độ và các hiệu ứng ánh sáng động (chuyển động, thay đổi màu), thiết kế mỹ thuật có thể tạo ra những bầu không khí khác nhau, từ trang nghiêm, hùng vĩ đến lãng mạn, thơ mộng.
Trên thực tế, sự phân định rạch ròi giữa công năng và mỹ thuật chỉ mang tính lý thuyết. Các dự án thành công nhất trên thế giới đều cho thấy một sự thật cốt lõi: an toàn và thẩm mỹ không phải là hai mục tiêu đối lập, mà là hai mặt của cùng một giải pháp thiết kế toàn diện. Một thiết kế mỹ thuật gây chói lóa cho người tham gia giao thông là một thiết kế thất bại về mặt kỹ thuật. Ngược lại, một hệ thống chỉ đảm bảo an toàn mà bỏ qua giá trị thẩm mỹ sẽ lãng phí tiềm năng to lớn của công trình trong việc tạo dựng giá trị kinh tế và văn hóa. Vì vậy, một đơn vị thiết kế hàng đầu phải có năng lực tư duy tích hợp, lồng ghép các yêu cầu an toàn ngay trong quá trình sáng tạo nghệ thuật.
Tác động đa chiều: Tại sao đầu tư vào chiếu sáng cầu là một quyết định chiến lược?
Đầu tư vào một hệ thống chiếu sáng cầu chất lượng cao mang lại những lợi ích vượt xa chức năng giao thông đơn thuần, tạo ra những tác động chiến lược và lâu dài:
- Kinh tế & Du lịch: Một cây cầu với thiết kế chiếu sáng ấn tượng tự nó trở thành một điểm đến du lịch, thu hút du khách đến tham quan, chụp ảnh và trải nghiệm. Điều này trực tiếp thúc đẩy kinh tế đêm thông qua các dịch vụ đi kèm như nhà hàng, quán cà phê, du thuyền. Cầu Rồng ở Đà Nẵng là một minh chứng điển hình, nơi các hoạt động kinh doanh dọc bờ sông phát triển mạnh mẽ nhờ sức hút từ màn trình diễn ánh sáng và phun lửa, nước hàng tuần.
- Văn hóa & Xã hội: Ánh sáng là một ngôn ngữ không lời mạnh mẽ. Hệ thống chiếu sáng cầu có thể được lập trình để thay đổi màu sắc, hiệu ứng nhằm kỷ niệm các ngày lễ lớn của dân tộc, hưởng ứng các sự kiện văn hóa, xã hội toàn cầu, hoặc truyền tải những thông điệp ý nghĩa. Ví dụ, Cầu Nhật Tân được thắp sáng màu xanh để hưởng ứng Ngày Thế giới Nhận biết về Tự kỷ, thể hiện sự quan tâm của thành phố đến các vấn đề xã hội.
- Nhận diện đô thị: Những cây cầu biểu tượng như Cầu Cổng Vàng của San Francisco hay Cầu Tháp của London đã trở thành một phần không thể tách rời trong bộ nhận diện thương hiệu của thành phố. Tại Việt Nam, Cầu Ba Son ở TP.HCM cũng được kỳ vọng sẽ trở thành một biểu tượng mới, góp phần định hình một đô thị năng động và hiện đại.
Khung Pháp Lý và Tiêu Chuẩn Kỹ Thuật Bắt Buộc Trong Thiết Kế Chiếu Sáng Cầu
Tầm quan trọng của việc tuân thủ tiêu chuẩn
Các công trình hạ tầng giao thông, đặc biệt là cầu, là những tài sản quốc gia quan trọng, ảnh hưởng trực tiếp đến an toàn và sinh mạng của người dân. Do đó, việc thiết kế và thi công phải tuân thủ nghiêm ngặt các tiêu chuẩn kỹ thuật và quy định của pháp luật. Việc am hiểu và áp dụng đúng các tiêu chuẩn không chỉ đảm bảo an toàn, độ bền, hiệu quả năng lượng cho công trình mà còn là thước đo năng lực, sự chuyên nghiệp và uy tín của đơn vị tư vấn thiết kế và nhà thầu thi công.
Giải mã các Tiêu chuẩn và Quy chuẩn cốt lõi của Việt Nam
Tại Việt Nam, lĩnh vực chiếu sáng công trình giao thông và đô thị được điều chỉnh bởi một hệ thống các Quy chuẩn (QCVN) và Tiêu chuẩn (TCVN). Trong đó, văn bản pháp quy quan trọng và cốt lõi nhất là:
- QCVN 07-7:2016/BXD: Quy chuẩn Kỹ thuật Quốc gia về các công trình hạ tầng kỹ thuật - Phần 7: Công trình chiếu sáng. Đây là tài liệu bắt buộc áp dụng cho việc đầu tư xây dựng mới và cải tạo các công trình chiếu sáng, bao gồm cả chiếu sáng cầu và đường giao thông.
Ngoài ra, các dự án còn cần tuân thủ các tiêu chuẩn được viện dẫn liên quan như:
- TCVN 4400:1987: Kỹ thuật chiếu sáng - Thuật ngữ và định nghĩa.
- TCXDVN 259:2001: Tiêu chuẩn thiết kế chiếu sáng nhân tạo đường, đường phố, quảng trường đô thị.
- TCVN 4756:1989: Quy phạm nối đất và nối không các thiết bị điện.
- TCVN 13608:2023: Chiếu sáng nhân tạo bên ngoài các công trình công cộng và hạ tầng kỹ thuật - Yêu cầu thiết kế. Đây là một tiêu chuẩn mới, cho thấy sự cập nhật liên tục của hệ thống quy định.
Bảng Phân tích Chi tiết các Yêu cầu Kỹ thuật
Để giúp các chủ đầu tư và kiến trúc sư nắm rõ các yêu cầu cốt lõi, bảng dưới đây tóm tắt và diễn giải các thông số kỹ thuật quan trọng nhất trong chiếu sáng công năng cho cầu, dựa trên các quy chuẩn hiện hành.
Bảng 1: Tóm tắt Yêu cầu Kỹ thuật Chiếu sáng Giao thông Cầu theo Tiêu chuẩn Việt Nam
| Thông số Kỹ thuật | Yêu cầu theo QCVN 07-7:2016/BXD (Trích dẫn từ )
| Diễn giải & Tầm quan trọng |
|---|---|---|
| Độ chói trung bình (Ltb) | Phụ thuộc vào cấp đường và đặc điểm giao thông. Ví dụ: Đường cấp cao tốc, đường trục chính đô thị yêu cầu độ chói cao hơn (ví dụ: 1.5 - 2.0 cd/m2). | Tại sao quan trọng? Đây là chỉ số quan trọng nhất quyết định khả năng nhìn rõ của người lái xe vào ban đêm. Độ chói đủ giúp họ nhận diện mặt đường, làn xe và các chướng ngại vật từ xa.
|
| Độ đồng đều toàn bộ (Uo) | Tỷ lệ Lmin/Ltb≥0.4. | Tại sao quan trọng? Ngăn chặn hiệu ứng "ngựa vằn" (vệt sáng tối xen kẽ), một trong những nguyên nhân gây mỏi mắt và mất tập trung. Ánh sáng đồng đều tạo ra một môi trường thị giác an toàn, liên tục.
|
| Độ đồng đều dọc (Ul) | Tỷ lệ Lmin/Lmax (trên tim làn xe) ≥ 0.6 hoặc 0.7 tùy cấp đường. | Tại sao quan trọng? Đảm bảo người lái xe không bị thay đổi độ sáng đột ngột khi di chuyển dọc theo cầu, giúp mắt không phải điều tiết liên tục, duy trì tầm nhìn ổn định.
|
| Chỉ số hạn chế chói lóa (TI) | Giá trị tối đa theo % (ví dụ: ≤ 10% hoặc 15%). | Tại sao quan trọng? Đây là yếu tố "sống còn". Chói lóa có thể làm mù tạm thời, gây nguy hiểm chết người. Việc kiểm soát TI đòi hỏi lựa chọn đèn có quang học chính xác và bố trí hợp lý.
|
| Chỉ số hoàn màu (CRI/Ra) | Thường yêu cầu Ra>70 cho đường giao thông. | Tại sao quan trọng? Giúp nhận diện màu sắc của các phương tiện khác, biển báo giao thông, và các vật thể một cách trung thực, giảm thiểu nguy cơ nhầm lẫn.
|
| Độ rọi (Lux) | Dùng làm chỉ số tham khảo, đặc biệt cho khu vực người đi bộ (ví dụ: tối thiểu 5-10 lux).
| Tại sao quan trọng? Trong khi độ chói quan trọng cho tài xế, độ rọi lại quan trọng cho sự an toàn và cảm giác an ninh của người đi bộ trên cầu.
|
Một điểm đáng lưu ý là các quy chuẩn hiện hành của Việt Nam, như QCVN 07-7:2016/BXD, chủ yếu tập trung vào các yêu cầu chiếu sáng công năng cho giao thông. Các khía cạnh quan trọng của chiếu sáng mỹ thuật như giới hạn về ô nhiễm ánh sáng, tác động đến hệ sinh thái, hay sự hài hòa với cảnh quan xung quanh chưa được quy định chi tiết. Điều này tạo ra một khoảng trống, nơi năng lực và tầm nhìn của đơn vị thiết kế được thể hiện rõ nhất. Một nhà thầu hàng đầu không chỉ dừng lại ở việc tuân thủ quy chuẩn, mà còn phải chủ động tư vấn cho chủ đầu tư các giải pháp có trách nhiệm, dựa trên kinh nghiệm từ các dự án quốc tế và các tiêu chuẩn tham khảo như ISO/CIE , đảm bảo công trình không chỉ đẹp mà còn thân thiện với cộng đồng và môi trường.
Giải Mã Công Nghệ Chiếu Sáng Cầu Hiện Đại
Sự phát triển vũ bão của công nghệ chiếu sáng, đặc biệt là công nghệ LED và hệ thống điều khiển thông minh, đã mở ra một kỷ nguyên mới cho việc thiết kế chiếu sáng cầu, cho phép hiện thực hóa những ý tưởng táo bạo và hiệu quả nhất.
Kỷ nguyên LED: Công nghệ thay đổi cuộc chơi
Công nghệ LED (Light Emitting Diode) đã trở thành lựa chọn gần như mặc định cho các dự án chiếu sáng cầu hiện đại nhờ những ưu điểm vượt trội đã được kiểm chứng qua hàng loạt công trình lớn :
- Hiệu quả năng lượng vượt trội: Đèn LED có thể tiết kiệm điện năng từ 60% đến 70% so với các công nghệ cũ như đèn cao áp Sodium (HPS) hay Metal Halide (MH), giúp giảm đáng kể chi phí vận hành hàng năm cho công trình.
- Tuổi thọ siêu bền: Với tuổi thọ lên đến 50,000 - 100,000 giờ hoạt động, đèn LED giảm thiểu tối đa chi phí và nhân lực cho việc bảo trì, thay thế. Đây là một yếu tố cực kỳ quan trọng đối với các công trình có quy mô lớn và khó tiếp cận như cầu.
- Chất lượng ánh sáng ưu việt: LED cung cấp ánh sáng đồng đều, không nhấp nháy, có chỉ số hoàn màu (CRI) cao giúp tái tạo màu sắc vật thể một cách trung thực. Quan trọng hơn, công nghệ quang học của LED cho phép điều khiển chùm sáng một cách chính xác, hướng ánh sáng đến đúng nơi cần thiết và giảm thiểu chói lóa.
- Linh hoạt trong thiết kế và thẩm mỹ: Kích thước nhỏ gọn của chip LED cho phép tạo ra các bộ đèn với hình dáng đa dạng. Khả năng thay đổi hàng triệu màu sắc (RGB/RGBW) và điều chỉnh độ sáng (dimming) một cách linh hoạt chính là chìa khóa để hiện thực hóa những kịch bản chiếu sáng mỹ thuật phức tạp và ấn tượng nhất.
- An toàn và thân thiện môi trường: Đèn LED không chứa các chất độc hại như thủy ngân và không phát ra tia UV, góp phần bảo vệ môi trường và sức khỏe con người.
"Dàn nhạc" Đèn LED: Lựa chọn đúng nhạc cụ cho từng nốt nhạc kiến trúc
Một hệ thống chiếu sáng cầu thành công giống như một dàn nhạc giao hưởng, nơi mỗi loại đèn là một nhạc cụ, đóng một vai trò riêng để tạo nên một bản hòa tấu ánh sáng hoàn chỉnh.
Bảng 2: Phân loại và Ứng dụng các loại Đèn LED chuyên dụng cho Cầu
| Loại Đèn | Đặc điểm Kỹ thuật | Ứng dụng Tiêu biểu trên Cầu | Ví dụ Thực tế |
|---|---|---|---|
| LED Linear | Dạng thanh dài, tạo ra các đường sáng liên tục, mềm mại và đồng đều. | Chiếu sáng viền dầm cầu, thành cầu, tay vịn lan can, tạo nên những đường nét kiến trúc sắc sảo và liền mạch, định hình hình dáng của cây cầu. | Cầu Hoàng Văn Thụ
|
| LED Wall Washer | Ánh sáng tỏa rộng như "rửa" một bề mặt lớn bằng ánh sáng, tạo hiệu ứng phủ màu đồng nhất. | Chiếu sáng toàn bộ mặt đứng của trụ tháp, mố cầu, tạo khối kiến trúc vững chãi, bề thế và nổi bật từ xa. | Các công trình kiến trúc lớn , Cầu Hoàng Văn Thụ
|
| LED Floodlight (Đèn pha) | Công suất rất lớn, góc chiếu rộng, khả năng chiếu xa. | Chiếu sáng tổng thể gầm cầu, chiếu hắt từ xa vào các mảng kiến trúc lớn, hoặc chiếu sáng hệ thống dây văng từ chân tháp. | Cầu Rồng , nhiều dự án chiếu sáng kiến trúc
|
| LED Spotlight (Đèn rọi) | Ánh sáng tập trung, góc chiếu hẹp, dùng để tạo điểm nhấn chính xác. | Chiếu điểm vào đỉnh tháp, các chi tiết điêu khắc, logo hoặc tên cầu, thu hút sự chú ý vào các chi tiết kiến trúc quan trọng. | So sánh với đèn Floodlight trong
|
| LED Pixel / Point (LED điểm) | Dạng điểm ảnh, mỗi điểm có thể điều khiển màu sắc và độ sáng độc lập. | Lắp đặt trên hệ thống dây văng hoặc mặt tháp cầu để tạo thành một "màn hình LED khổng lồ", trình chiếu video, hiệu ứng ma trận, sóng, chảy... | Cầu Đăk Bla , Cầu Nhật Tân , Cầu Mỹ Hóa
|
Bộ Não Của Hệ Thống: Sức mạnh của Điều khiển Thông minh
Nếu các bộ đèn LED là dàn nhạc, thì hệ thống điều khiển chính là người nhạc trưởng tài ba, quyết định sự thành công của buổi trình diễn.
- Giao thức DMX512: Đây là tiêu chuẩn công nghiệp toàn cầu, cho phép "giao tiếp" và điều khiển đồng bộ hàng ngàn, thậm chí hàng chục ngàn đèn LED một cách chính xác. Nhờ DMX512, các hiệu ứng ánh sáng động phức tạp như sóng, chảy, nhấp nháy, đổi màu theo nhạc... mới có thể được thực hiện một cách mượt mà và ấn tượng.
- Lập trình kịch bản: Hệ thống điều khiển thông minh cho phép tạo ra vô số "show" ánh sáng khác nhau, được lập trình sẵn và kích hoạt theo lịch. Ví dụ, một kịch bản cho ngày thường với ánh sáng trắng trang nhã, một kịch bản cho cuối tuần với màu sắc sống động, và các kịch bản đặc biệt cho các ngày lễ, tết hay sự kiện quan trọng của thành phố.
- Tự động hóa và Mô phỏng: Các hệ thống hiện đại thường tích hợp cảm biến ánh sáng để tự động bật/tắt hoặc điều chỉnh cường độ theo điều kiện môi trường, giúp tối ưu hóa việc sử dụng năng lượng. Trước khi thi công, các phần mềm mô phỏng chuyên dụng như Dialux hay Calculux đóng vai trò tối quan trọng. Chúng cho phép các kỹ sư tính toán chính xác các thông số kỹ thuật, trực quan hóa hiệu ứng ánh sáng trên mô hình 3D, giúp chủ đầu tư "nhìn thấy trước" kết quả, từ đó đưa ra quyết định chính xác, tránh các sai sót tốn kém và tối ưu hóa thiết kế.
Sự phát triển của công nghệ đã thay đổi bản chất của chiếu sáng cầu. Ban đầu, mục đích chỉ là cung cấp ánh sáng cho giao thông bằng đèn cao áp. Sau đó, sự ra đời của LED cho phép chiếu sáng mỹ thuật tĩnh để làm đẹp kiến trúc. Giờ đây, sự kết hợp của LED Pixel và hệ thống điều khiển DMX512 đã biến những cây cầu thành những nền tảng truyền thông thị giác (visual communication platforms). Một dự án chiếu sáng cầu hiện đại không chỉ là một dự án xây dựng hạ tầng, mà còn là một dự án về nội dung và truyền thông. Chủ đầu tư không chỉ mua phần cứng, họ đang đầu tư vào một kênh có khả năng kể chuyện, quảng bá và tương tác với công chúng. Điều này đòi hỏi đơn vị tư vấn thiết kế phải có năng lực không chỉ về kỹ thuật điện mà còn cả về lập trình sáng tạo và tư duy chiến lược.
Quy Trình Triển Khai Dự Án Thiết Kế Chiếu Sáng Cầu Chuyên Nghiệp Từ A-Z
Một dự án chiếu sáng cầu mang tính biểu tượng, dù ở quy mô nào, cũng không thể thành công nếu thiếu một quy trình triển khai bài bản, khoa học và chuyên nghiệp. Quy trình này đảm bảo sự phối hợp nhịp nhàng giữa các bên, kiểm soát chất lượng, tối ưu hóa chi phí và giảm thiểu rủi ro. Dưới đây là quy trình 6 bước vàng được các đơn vị hàng đầu thế giới áp dụng.
Bảng 3: Quy Trình 6 Bước Vàng Triển Khai Dự Án Thiết Kế Chiếu Sáng Cầu
| Giai đoạn | Hoạt động chính | Mục tiêu | Công cụ/Công nghệ sử dụng |
|---|---|---|---|
| 1. Khảo sát & Phân tích | - Khảo sát hiện trạng kết cấu, vật liệu, hệ thống điện của cầu. - Phân tích môi trường xung quanh, hướng nhìn chính, lưu lượng giao thông, các công trình lân cận. - Ghi nhận yêu cầu của chủ đầu tư về thẩm mỹ, ngân sách, thông điệp muốn truyền tải.
| - Thu thập đầy đủ và chính xác dữ liệu đầu vào. - Hiểu rõ bối cảnh, mục tiêu và các ràng buộc của dự án. | Thiết bị đo đạc chuyên dụng, máy ảnh, drone, bản vẽ kiến trúc, phỏng vấn chuyên sâu. |
| 2. Thiết kế Ý tưởng & Mô phỏng | - Phát triển các phương án ý tưởng (concept) chiếu sáng. - Lựa chọn phương pháp chiếu sáng (chiếu hắt, chiếu điểm, chiếu viền...). - Dựng mô hình 3D của cầu và thực hiện mô phỏng chiếu sáng bằng phần mềm chuyên dụng để tính toán và trực quan hóa hiệu ứng.
| - Trực quan hóa ý tưởng, giúp chủ đầu tư dễ dàng hình dung và lựa chọn. - Tính toán chính xác các thông số kỹ thuật (độ rọi, độ chói, độ đồng đều...). - Phát hiện và khắc phục các vấn đề tiềm ẩn (như chói lóa) ngay trên mô hình. | Phần mềm CAD, 3D Max, và đặc biệt là Dialux/Dialux Evo.
|
| 3. Lựa chọn Thiết bị & Lập dự toán | - Dựa trên thiết kế đã được phê duyệt, lựa chọn chủng loại, công suất, quang thông, góc chiếu, thương hiệu đèn và thiết bị điều khiển phù hợp. - Lập bảng kê vật tư chi tiết. - Xây dựng báo giá và dự toán tổng thể cho toàn bộ dự án.
| - Đảm bảo thiết bị đáp ứng 100% yêu cầu kỹ thuật và thẩm mỹ. - Tối ưu chi phí trong ngân sách cho phép, đảm bảo tính minh bạch. | Catalog kỹ thuật từ các hãng uy tín (Philips, Cree, Osram...), phần mềm dự toán chuyên ngành.
|
| 4. Thi công & Lắp đặt | - Lập biện pháp thi công chi tiết, kế hoạch đảm bảo an toàn lao động và an toàn giao thông trong suốt quá trình lắp đặt. - Thi công lắp đặt hệ thống đèn, tủ điện, dây dẫn theo đúng bản vẽ thiết kế kỹ thuật. - Đảm bảo các tiêu chuẩn về chống nước, chống bụi (chỉ số IP cao), chống sét, và tiếp địa an toàn.
| - Triển khai đúng tiến độ, đúng kỹ thuật và đảm bảo chất lượng cao nhất. - Đảm bảo hệ thống vận hành an toàn, bền bỉ trong điều kiện ngoài trời khắc nghiệt. | Thiết bị nâng hạ chuyên dụng, dụng cụ thi công điện, tuân thủ nghiêm ngặt quy phạm an toàn điện.
|
| 5. Lập trình & Chạy thử | - Lập trình các kịch bản chiếu sáng (ngày thường, cuối tuần, lễ, tết...) trên hệ thống điều khiển trung tâm. - Chạy thử, kiểm tra, hiệu chỉnh từng đèn, từng cụm đèn và từng hiệu ứng để đảm bảo hoạt động chính xác và mượt mà.
| - Đảm bảo các hiệu ứng ánh sáng hoạt động đúng như ý tưởng thiết kế đã được mô phỏng. - Tối ưu hóa các kịch bản để đạt hiệu quả thẩm mỹ và cảm xúc cao nhất. | Phần mềm điều khiển chuyên dụng cho giao thức DMX512, máy tính cấu hình cao. |
| 6. Vận hành, Bảo trì & Nâng cấp | - Bàn giao công nghệ, tài liệu kỹ thuật và hướng dẫn vận hành chi tiết cho đơn vị quản lý. - Xây dựng và thực hiện kế hoạch bảo trì, bảo dưỡng định kỳ (vệ sinh đèn, kiểm tra hệ thống điện...). - Tư vấn các phương án nâng cấp công nghệ trong tương lai.
| - Đảm bảo hệ thống hoạt động ổn định, bền lâu. - Kéo dài tuổi thọ công trình và duy trì vẻ đẹp của nó theo thời gian. | Quy trình bảo trì chuẩn, tài liệu hướng dẫn vận hành, chính sách bảo hành. |
Trong quy trình này, giai đoạn Thiết kế Ý tưởng & Mô phỏng (Bước 2) có thể được xem là điểm đòn bẩy quan trọng nhất, có tác động lớn nhất đến thành công và chi phí của toàn bộ dự án. Việc đầu tư thời gian và nguồn lực vào giai đoạn này giúp ngăn chặn những sai lầm tốn kém. Việc phát hiện một phương án gây chói lóa trên mô hình 3D sẽ tiết kiệm chi phí gấp hàng ngàn lần so với việc phải tháo dỡ và lắp đặt lại hàng trăm bộ đèn trên thực địa. Đây cũng là công cụ giao tiếp hiệu quả nhất, giúp chủ đầu tư đưa ra quyết định dựa trên những hình ảnh trực quan sinh động, thay vì phải tưởng tượng qua các bản vẽ 2D khô khan. Một quy trình làm việc thông minh, minh bạch chính là sự đảm bảo vững chắc nhất cho việc giảm thiểu rủi ro của dự án.
Cảm Hứng Bất Tận Từ Những Biểu Tượng Ánh Sáng Tại Việt Nam và Thế Giới
Nghiên cứu các dự án thành công là cách tốt nhất để tìm kiếm cảm hứng và rút ra những bài học quý giá. Mỗi cây cầu biểu tượng đều mang trong mình một câu chuyện, một triết lý thiết kế riêng.
Dấu ấn Việt Nam: Khi những cây cầu kể chuyện

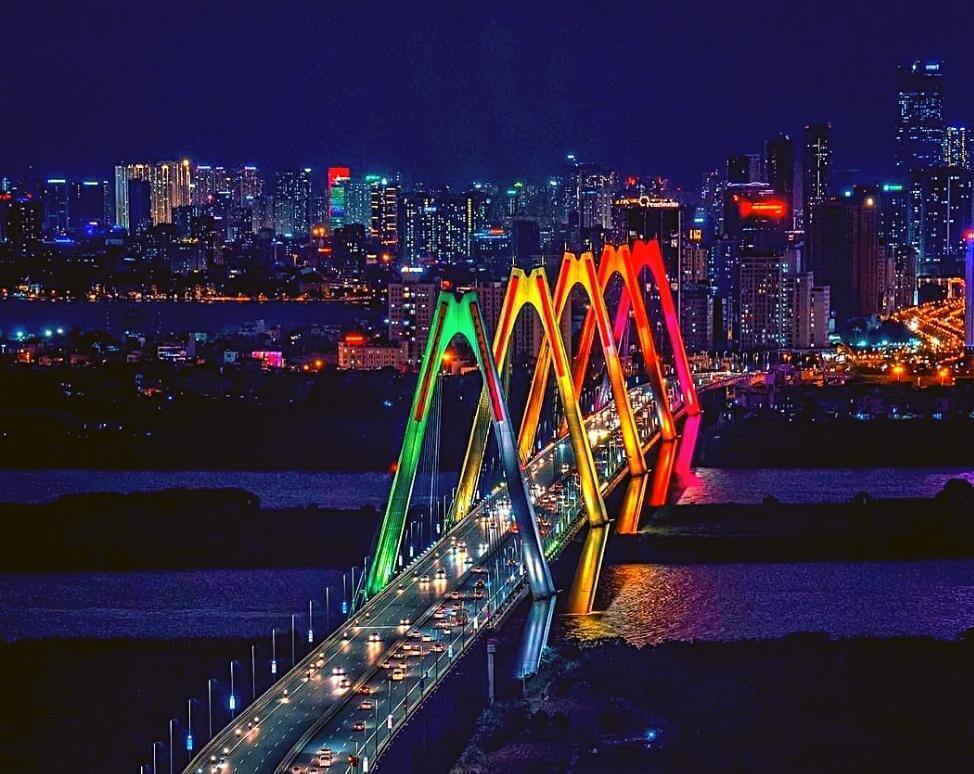

Case Study 1: Cầu Nhật Tân (Hà Nội) - Bữa tiệc của Công nghệ và Màu sắc
- Là cây cầu dây văng nhiều nhịp lớn nhất Việt Nam và là biểu tượng của tình hữu nghị Việt - Nhật, Cầu Nhật Tân được trang bị một hệ thống chiếu sáng mỹ thuật đỉnh cao. Dự án sử dụng công nghệ của Philips Lighting với hơn 1,100 bộ đèn LED có khả năng hiển thị 16 triệu gam màu, chiếu sáng 5 trụ tháp, hệ thống dây văng và hai bên thành cầu.
- Sức mạnh của Cầu Nhật Tân nằm ở khả năng lập trình vô hạn các kịch bản ánh sáng. Hệ thống có thể thay đổi màu sắc linh hoạt theo mùa, theo chủ đề hoặc các sự kiện đặc biệt, biến cây cầu thành một tác phẩm nghệ thuật động, một "bữa tiệc ánh sáng" liên tục biến đổi, kiến tạo nên một điểm nhấn kiến trúc tráng lệ cho cửa ngõ phía Bắc Thủ đô.

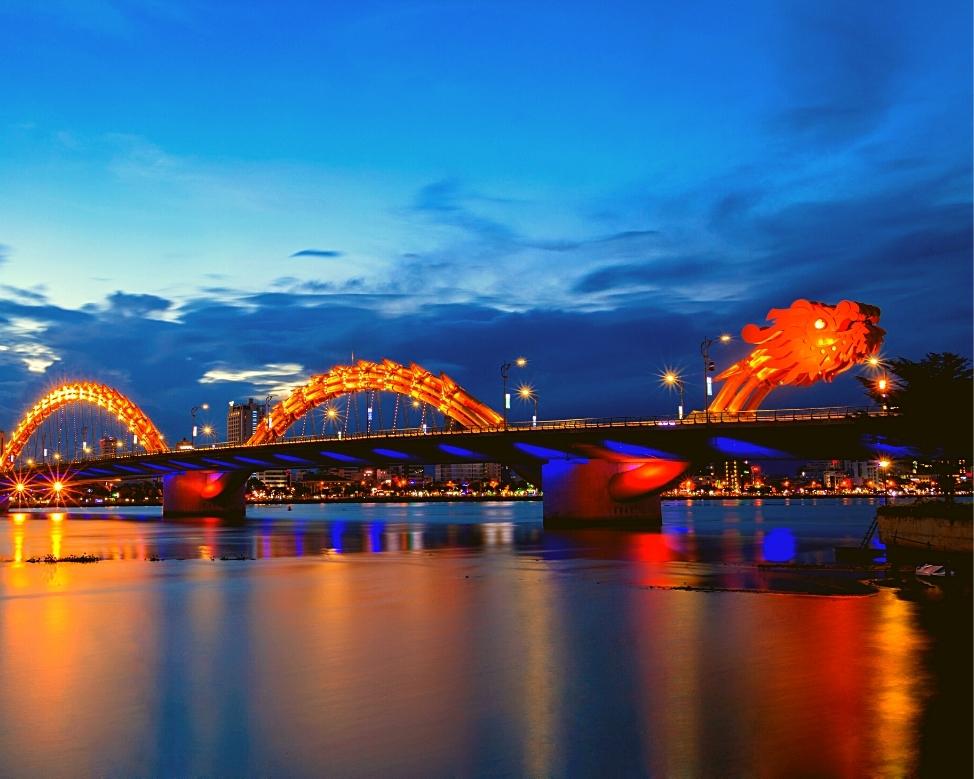

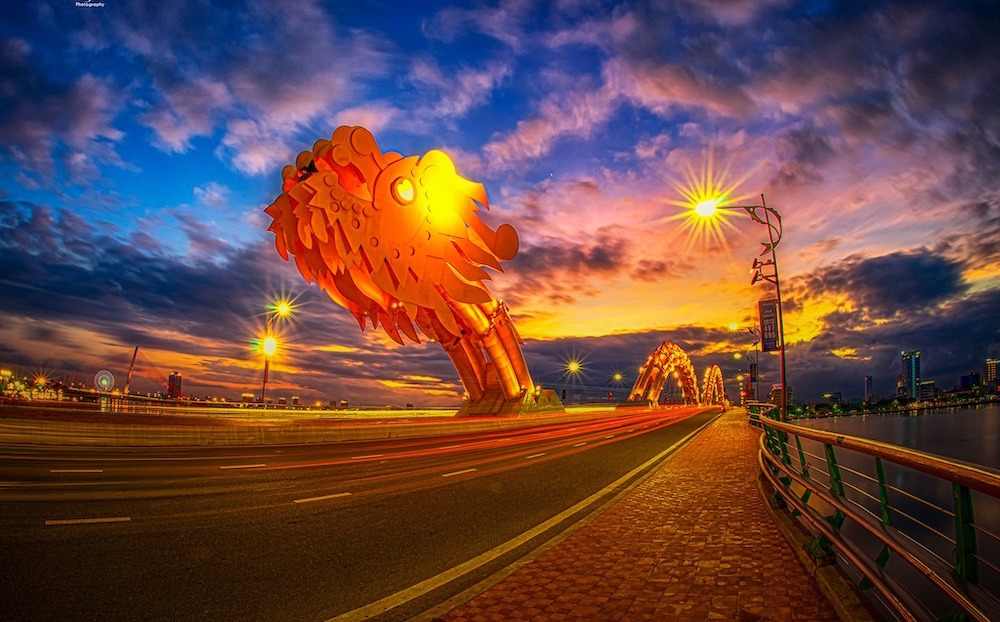

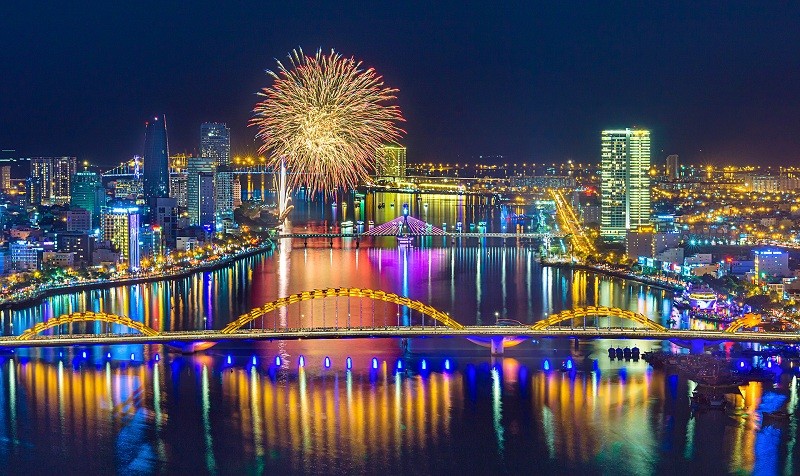

Case Study 2: Cầu Rồng (Đà Nẵng) - Biểu tượng của Sức mạnh và Sự kiện
- Với thiết kế độc đáo hình con rồng thời Lý vươn ra biển lớn, Cầu Rồng đã trở thành một biểu tượng không thể nhầm lẫn của Đà Nẵng. Hệ thống chiếu sáng với hơn 15,000 đèn LED không chỉ có nhiệm vụ làm nổi bật hình dáng uy nghi của con rồng về đêm mà còn được tích hợp một cách hoàn hảo với hiệu ứng phun lửa và phun nước vào mỗi tối cuối tuần.
- Cầu Rồng vượt qua khái niệm một công trình được chiếu sáng để trở thành một "sự kiện" (event) độc nhất vô nhị. Sự kết hợp giữa ánh sáng, lửa và nước đã tạo ra một màn trình diễn hấp dẫn, thu hút hàng ngàn người dân và du khách, trở thành một thương hiệu du lịch mạnh mẽ, thúc đẩy kinh tế và tạo ra vô số điểm "check-in" nổi tiếng.

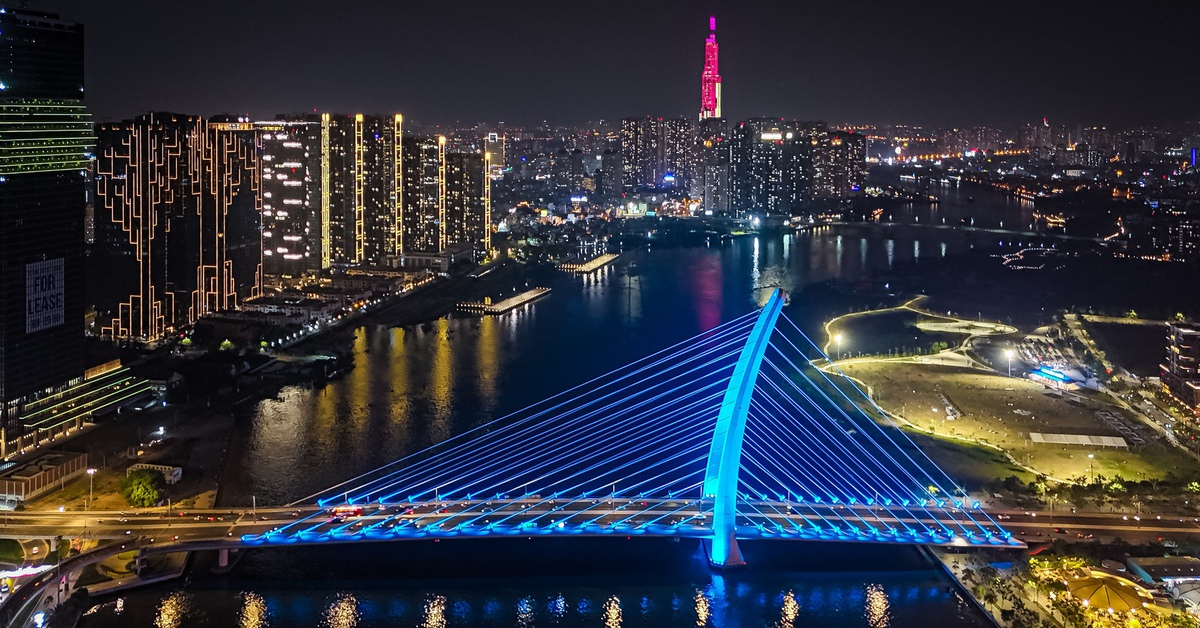

Case Study 3: Cầu Ba Son (TP.HCM) - Tôn vinh Kiến trúc Đương đại
- Được xem là biểu tượng mới của TP.HCM, Cầu Ba Son sở hữu kiến trúc dây văng "hai mặt phẳng dây" và trụ tháp nghiêng hình đầu rồng đầy ấn tượng. Dự án chiếu sáng mỹ thuật được triển khai theo một lộ trình thông minh gồm hai giai đoạn. Giai đoạn một tập trung vào chiếu sáng gián tiếp, sử dụng ánh sáng để làm nổi bật những đường nét, hình khối kiến trúc đặc trưng của cầu. Giai đoạn hai sẽ bổ sung các đèn LED trực tiếp lên dây văng để tạo hiệu ứng động cho các sự kiện quan trọng.
- Cách tiếp cận theo từng giai đoạn của Cầu Ba Son cho thấy một triết lý thiết kế tinh tế: ưu tiên việc tôn vinh vẻ đẹp nội tại của kiến trúc trước khi thêm vào các lớp hiệu ứng phức tạp. Đây là một bài học về sự tôn trọng và khiêm tốn trong thiết kế, để ánh sáng phục vụ kiến trúc chứ không lấn át nó.
Vươn tầm thế giới: Những bài học từ các công trình kinh điển

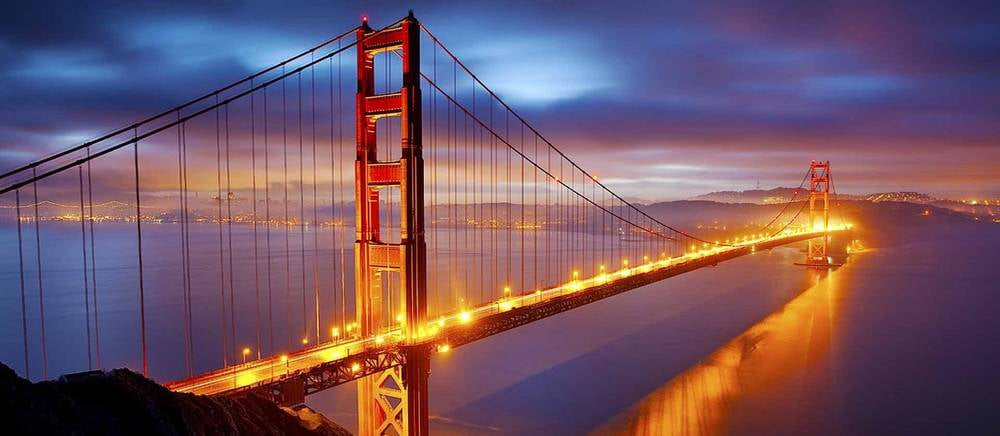

Case Study 4: Cầu Cổng Vàng (Golden Gate Bridge, Mỹ) - Vẻ đẹp của sự Tinh tế và Hài hòa
- Ngay từ năm 1935, kiến trúc sư Irving Morrow đã đặt ra triết lý thiết kế chiếu sáng cho Cầu Cổng Vàng là phải đề cao "sự trang nghiêm" (dignity) và "quy mô" (scale) của công trình. Ông chủ đích tránh xa các hiệu ứng "lòe loẹt, ngoạn mục" (tricky, flashy, or spectacular) vì cho rằng chúng không xứng tầm với sự vĩ đại của cây cầu.
- Ánh sáng trên Cầu Cổng Vàng không nhằm mục đích tự nó trở thành tâm điểm. Nó được sử dụng một cách khéo léo để tôn vinh màu sơn "Cam Quốc tế" đặc trưng và làm nổi bật hình dáng mang tính biểu tượng của cây cầu một cách nhẹ nhàng, trang nhã, hài hòa tuyệt đối với cảnh quan xung quanh. Đây là minh chứng hùng hồn rằng một thiết kế vĩ đại không nhất thiết phải rực rỡ sắc màu, mà nằm ở sự phù hợp và tinh tế.

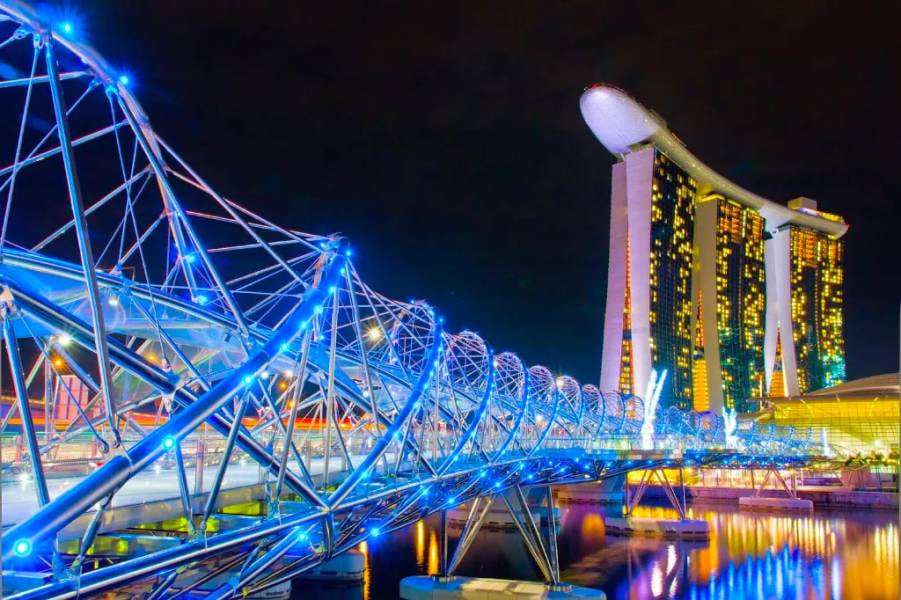

Case Study 5: Cầu Helix (Singapore) - Kỳ quan của Kỹ thuật và Ánh sáng Lập trình
- Lấy cảm hứng từ cấu trúc xoắn kép của phân tử DNA, cây cầu đi bộ Helix là một tác phẩm điêu khắc bằng thép không gỉ độc đáo. Hệ thống chiếu sáng ở đây không phải là một lớp phủ bên ngoài, mà được tích hợp một cách tinh vi vào chính kết cấu. Các dải đèn LED đa sắc được lập trình phức tạp để nhấn mạnh cấu trúc xoắn kép, tạo ra một trải nghiệm không gian siêu thực và ấn tượng cho người đi bộ.
- Cầu Helix cho thấy giới hạn của thiết kế chiếu sáng có thể được đẩy xa đến đâu khi nó được tư duy và tích hợp ngay từ những nét vẽ đầu tiên của kiến trúc. Tại đây, ánh sáng không phải là lớp "trang điểm" mà là một phần không thể tách rời của "ADN" công trình, cùng với kiến trúc tạo nên một tổng thể thống nhất và hoàn hảo.
Nhìn vào các case study này, có thể thấy hai triết lý thiết kế chính, đối lập nhưng bổ sung cho nhau. Một là triết lý "Tôn vinh" (Enhancement), nơi ánh sáng được dùng để làm nổi bật vẻ đẹp sẵn có của kiến trúc, như Cầu Cổng Vàng hay Cầu Ba Son. Mục tiêu là để người xem phải thốt lên "Cây cầu này đẹp quá!". Hai là triết lý "Trình diễn" (Performance), nơi ánh sáng tự nó trở thành một sự kiện, một màn trình diễn, như Cầu Rồng hay Cầu Nhật Tân. Mục tiêu là để người xem phải thốt lên "Màn trình diễn ánh sáng này đẹp quá!". Không có một triết lý nào là "đúng" tuyệt đối. Một đơn vị thiết kế xuất sắc phải có khả năng tư vấn cho chủ đầu tư lựa chọn triết lý phù hợp nhất với kiến trúc của cây cầu, vị trí, bối cảnh văn hóa và mục tiêu của dự án.
Lựa Chọn Đối Tác Thiết Kế & Thi Công: Chìa Khóa Thành Công Của Dự Án
Một ý tưởng dù xuất sắc đến đâu cũng sẽ không thể trở thành hiện thực nếu không có một đối tác đủ năng lực để triển khai. Việc lựa chọn đơn vị tư vấn thiết kế và thi công là quyết định chiến lược, ảnh hưởng trực tiếp đến chất lượng, tiến độ, ngân sách và giá trị di sản của công trình.
Năm Tiêu Chí Vàng để “Chọn Mặt Gửi Vàng”
Khi xem xét một nhà thầu tiềm năng, các chủ đầu tư và nhà quản lý dự án cần đánh giá dựa trên năm tiêu chí cốt lõi sau:
- Hồ sơ năng lực (Portfolio) đã được kiểm chứng:
- Không chỉ dừng lại ở những hình ảnh phối cảnh 3D. Hãy yêu cầu xem xét các dự án thực tế mà họ đã hoàn thành, đặc biệt là các dự án có quy mô và độ phức tạp tương tự như chiếu sáng cầu, công trình hạ tầng giao thông lớn, hoặc chiếu sáng mỹ thuật kiến trúc cao tầng. Một hồ sơ năng lực mạnh phải có các case study chi tiết, video thực tế và thông tin rõ ràng về vai trò của họ trong dự án.
- Năng lực Kỹ thuật và Công nghệ Chuyên sâu:
- Đội ngũ nhân sự phải bao gồm các kỹ sư có chuyên môn cao, am hiểu sâu sắc không chỉ về kỹ thuật điện, mà còn về kết cấu, vật liệu, quang học và lập trình điều khiển.
- Họ phải chứng minh được sự thành thạo trong việc sử dụng các phần mềm thiết kế và mô phỏng tiên tiến như Dialux, Calculux, 3D Max để tính toán và trực quan hóa phương án.
- Kinh nghiệm thực chiến với các công nghệ mới nhất như LED Pixel, hệ thống điều khiển DMX512, và các giải pháp chiếu sáng thông minh là một lợi thế cạnh tranh lớn.
- Sự Am tường về Tiêu chuẩn và Quy định:
- Đối tác phải chứng minh được sự hiểu biết sâu sắc và cam kết tuân thủ tuyệt đối các quy chuẩn, tiêu chuẩn của Việt Nam như QCVN 07-7:2016/BXD, TCVN 7114, và các quy phạm an toàn điện, phòng chống cháy nổ. Điều này không chỉ đảm bảo chất lượng công trình mà còn giảm thiểu tối đa rủi ro pháp lý cho chủ đầu tư.
- Năng lực cung cấp Giải pháp Toàn diện (Turnkey Solution):
- Ưu tiên các đơn vị có khả năng cung cấp một giải pháp trọn gói, từ khâu khảo sát, tư vấn, thiết kế, cung cấp thiết bị, thi công lắp đặt, đến lập trình, bàn giao và bảo trì, bảo hành. Việc làm việc với một đối tác duy nhất giúp chủ đầu tư tiết kiệm thời gian, công sức quản lý, đồng thời đảm bảo tính đồng bộ, nhất quán và trách nhiệm rõ ràng cho toàn bộ dự án.
- Hệ thống Đối tác và Nhà cung cấp Uy tín:
- Một nhà thầu uy tín thường có mối quan hệ đối tác chiến lược với các thương hiệu đèn LED và thiết bị điều khiển hàng đầu thế giới (như Philips, Osram, Cree, Samsung LED) và Việt Nam (như Rạng Đông, Điện Quang). Điều này là sự đảm bảo về nguồn gốc, chất lượng sản phẩm, công nghệ cập nhật và chính sách bảo hành tốt nhất cho dự án.
Những Điều Cần Tránh Khi Lựa Chọn Nhà Thầu
- Bẫy giá rẻ: Giá rẻ bất thường thường đi kèm với việc sử dụng thiết bị kém chất lượng, không rõ nguồn gốc, cắt giảm các công đoạn đảm bảo an toàn, hoặc thiếu kinh nghiệm xử lý các vấn đề phức tạp phát sinh tại công trường. Chi phí sửa chữa và bảo trì sau này có thể vượt xa khoản tiết kiệm ban đầu.
- Thiếu minh bạch: Các nhà thầu thiếu chuyên nghiệp thường có quy trình làm việc không rõ ràng, không cung cấp các bản vẽ, tính toán, mô phỏng chi tiết, và đưa ra các báo giá chung chung, mập mờ.
- Chỉ tập trung bán sản phẩm: Một số đơn vị chỉ có mục tiêu bán các loại đèn họ có sẵn thay vì lắng nghe nhu cầu của khách hàng và đưa ra một giải pháp thiết kế toàn diện, phù hợp nhất với kiến trúc và mục tiêu của công trình.
Khi lựa chọn một đối tác, chủ đầu tư không đơn thuần mua đèn hay bản vẽ. Họ đang đầu tư vào sự chắc chắn—chắc chắn rằng công trình sẽ an toàn, thẩm mỹ, đúng tiến độ và trong ngân sách. Họ đang mua sự an tâm—an tâm rằng di sản mà họ kiến tạo sẽ được thực thi một cách hoàn hảo. Do đó, việc đánh giá nhà thầu dựa trên 5 tiêu chí vàng ở trên không chỉ là một bước kiểm tra kỹ thuật, mà còn là một bước quản trị rủi ro chiến lược cho toàn bộ dự án.
Qua một hành trình khám phá toàn diện, từ những nguyên tắc nền tảng đến các công nghệ tiên tiến và quy trình chuyên nghiệp, có thể khẳng định rằng thiết kế chiếu sáng cầu là một lĩnh vực chuyên sâu, nơi khoa học và nghệ thuật giao thoa để tạo nên những công trình vượt thời gian. Một hệ thống chiếu sáng được đầu tư đúng đắn sẽ nâng tầm một công trình giao thông, biến nó thành một biểu tượng kiến trúc, một điểm đến du lịch, một niềm tự hào và là một phần di sản của cả một thành phố.
Một cây cầu là một công trình để đời. Ánh sáng chính là linh hồn của nó về đêm. Để kiến tạo nên những biểu tượng vượt thời gian bằng nghệ thuật ánh sáng, việc hợp tác với một đội ngũ chuyên gia hàng đầu là yếu tố tiên quyết. Hãy để các chuyên gia giúp biến tầm nhìn của bạn thành hiện thực với một giải pháp thiết kế chiếu sáng toàn diện, chuyên nghiệp và đẳng cấp nhất.
