Giao thức DMX512 và ứng dụng lập trình kịch bản ánh sáng động ngoài trời
Giao thức DMX512 là tiêu chuẩn kỹ thuật quốc tế truyền dữ liệu kỹ thuật số nối tiếp, cho phép điều khiển độc lập và đồng bộ 512 kênh phản hồi luồng sáng trên một đường truyền duy nhất. Trong kiến trúc ngoại thất cao cấp, giao thức này là nền tảng cốt lõi để thiết lập các kịch bản ánh sáng động, điều khiển chính xác cường độ, màu sắc và tốc độ chuyển đổi của hệ thống đèn facade.

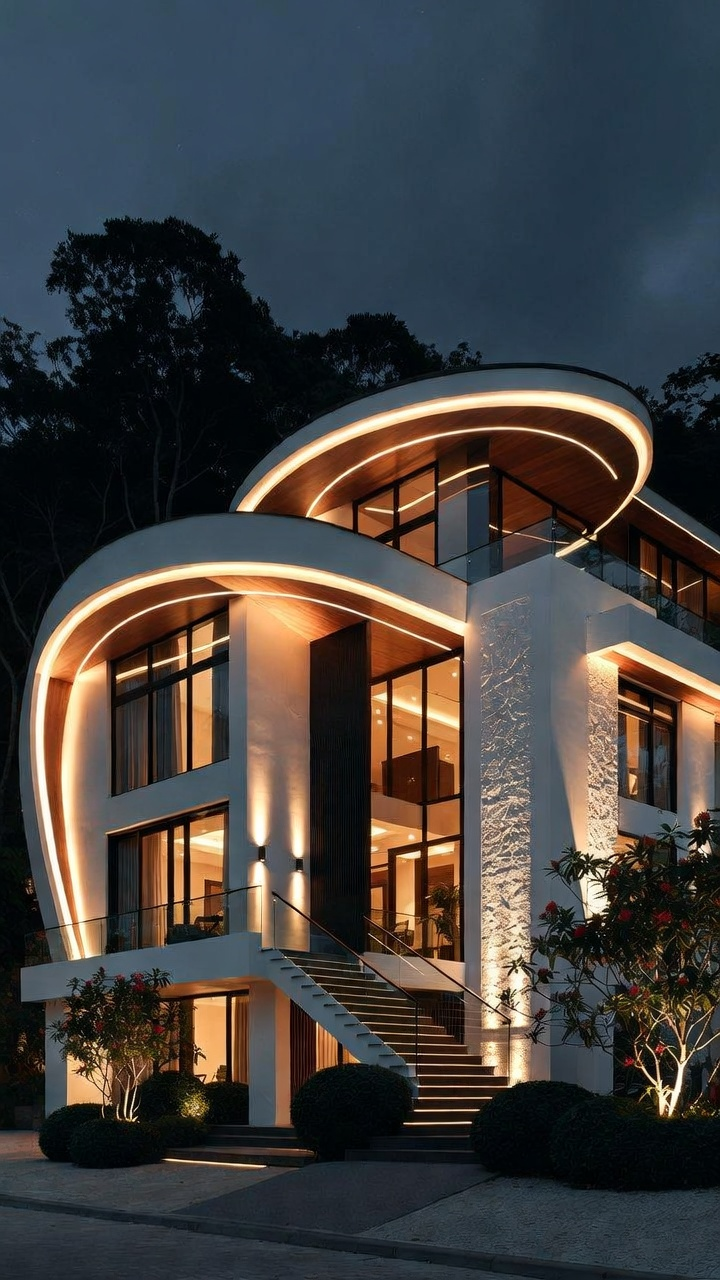

Vai trò của giao thức DMX512 trong nghệ thuật chiếu sáng mặt dựng cao cấp
Khi tư duy thiết kế kiến trúc chuyển dịch từ tĩnh sang động, ánh sáng không còn đứng yên. Đối với các công trình phân khúc hạng sang, một kịch bản ánh sáng động tinh tế là thứ ngôn ngữ vô hình tôn vinh trọn vẹn nhịp thở của công trình vào ban đêm.
Sự giao thoa giữa kỹ thuật truyền dẫn và cảm xúc thị giác
Bản chất của cái đẹp trong phân khúc Quiet Luxury là sự mượt mà, không giật cục, không phô trương. Để đạt được sự chuyển dịch mượt mà giữa các gam màu pastel dịu nhẹ hay những nhịp thở êm ái của luồng sáng ôm dọc mặt vách đá thô tự nhiên, hệ thống điều khiển trung tâm phải sở hữu tốc độ phản hồi cực cao.

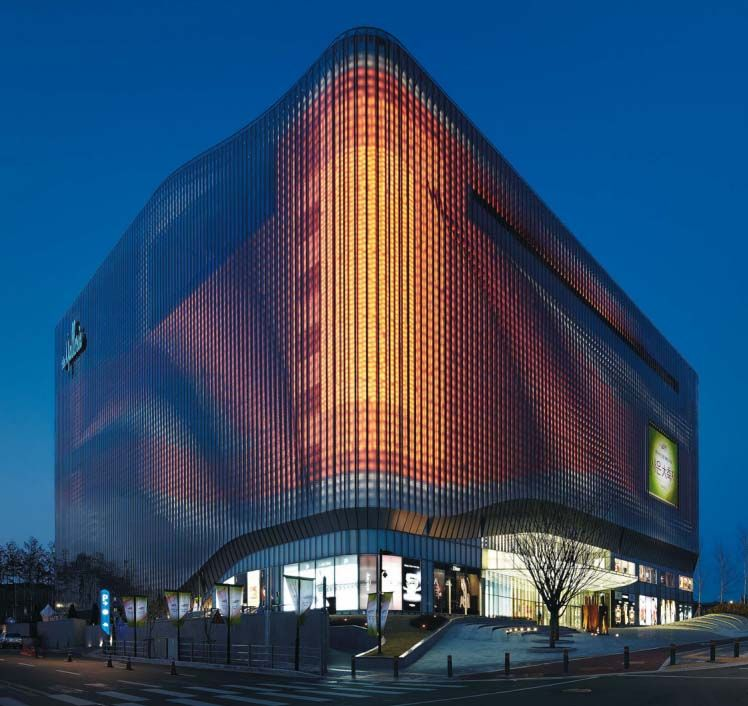

Để tạo nên những điểm nhấn đột phá cho mặt tiền công trình vào ban đêm, việc áp dụng các giải pháp thiết kế chiếu sáng đèn hiệu ứng chuyên nghiệp là yếu tố quyết định giúp tôn vinh trọn vẹn ý đồ của kiến trúc sư, biến các mảng khối kiến trúc ngoại thất thành một thực thể sống động, có chiều sâu cảm xúc dưới sự dẫn dắt của công nghệ.
Bản chất kỹ thuật của giao thức DMX512 trong hệ thống Outdoor
Để triển khai một hệ thống chiếu sáng động ngoài trời vận hành hoàn hảo, các kỹ sư và nhà thầu cần nắm rõ cấu trúc hạ tầng khắt khe của hệ thống điều khiển kỹ thuật số này.
Cấu trúc kênh (Channels) và Vũ trụ (Universes)
Mỗi một mạng điều khiển bằng giao thức DMX512 được gọi là một "Universe" (Vũ trụ), chứa tối đa 512 kênh dữ liệu.
- Một chiếc đèn LED đổi màu RGB cơ bản sẽ ngốn mất 3 kênh (Kênh 1: Đỏ, Kênh 2: Xanh lục, Kênh 3: Xanh lam).
- Các dòng đèn facade phân khúc cao cấp sử dụng chip LED RGBW (bổ sung ánh sáng trắng ấm trung thực) hoặc có thêm tính năng tinh chỉnh góc zoom tự động sẽ cần từ 4 đến 6 kênh trên mỗi thiết bị.
- Do đó, việc phân bổ ID địa chỉ (Address) cho từng thiết bị trên một Universe đòi hỏi sự tính toán chuẩn xác từ sơ đồ bản vẽ kỹ thuật.

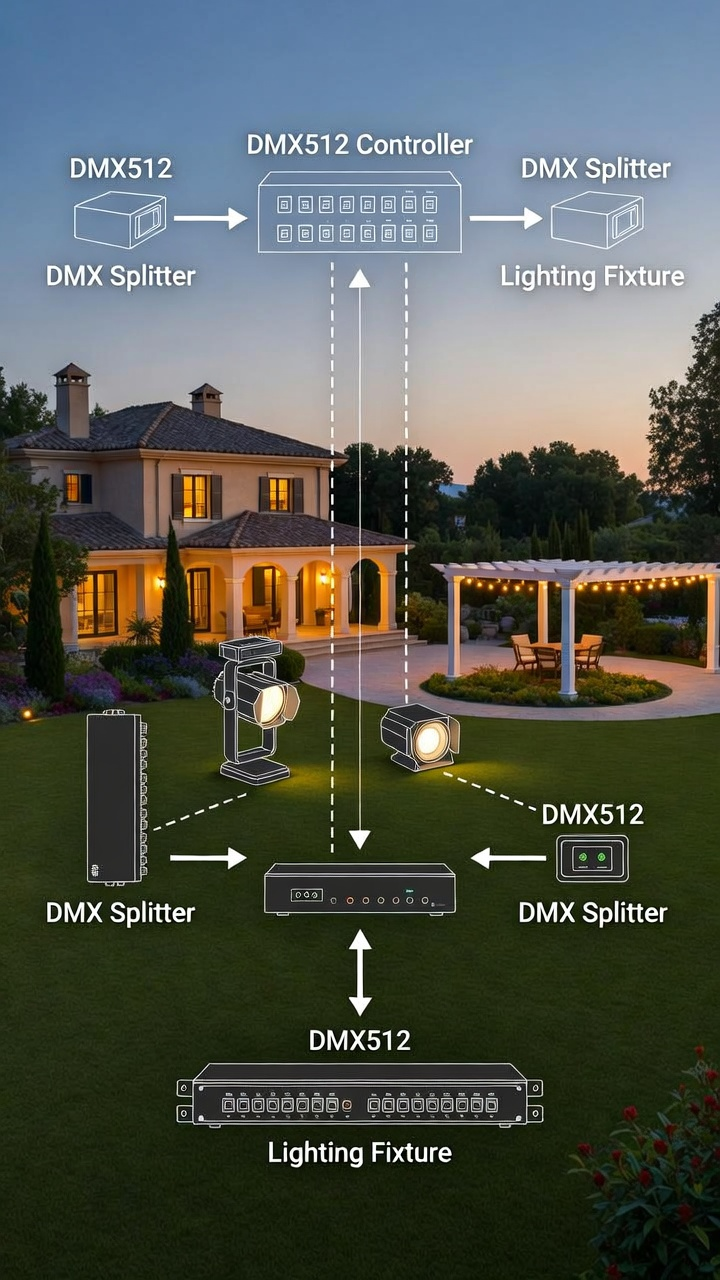

Nguyên lý kết nối nối tiếp (Daisy Chain) và bảo toàn tín hiệu ngoài trời
DMX512 sử dụng phương thức truyền tín hiệu vi sai theo chuẩn RS-485 thông qua cáp xoắn đôi có bọc sàng chống nhiễu (Shielded Twisted Pair). Các thiết bị đèn bắt buộc phải kết nối theo sơ đồ nối tiếp nhau từ đèn này sang đèn khác (Daisy Chain).
Tuy nhiên, môi trường ngoài trời chịu ảnh hưởng lớn từ độ ẩm, nhiệt độ và chiều dài dây cáp nối kéo dài. Để hệ thống không bị lỗi nháy đèn vô thức do suy hao tín hiệu hoặc nhiễu sóng từ hệ thống điện động lực, hai thiết bị phụ trợ bắt buộc phải có trong tủ điều khiển là:
- Bộ lặp và chia tín hiệu (DMX Splitter/Amplifier): Cách ly quang học và khuếch đại dòng dữ liệu sau mỗi cụm 32 thiết bị đèn.
- Trở đầu cuối (DMX Terminator): Một điện trở 120 Ohm được hàn vào điểm cuối của đường dây tín hiệu nhằm triệt tiêu sóng phản xạ ngược.
Liên hệ qua Zalo Chuyên gia ProLux để nhận giải pháp cá nhân hóa cho công trình của bạn.

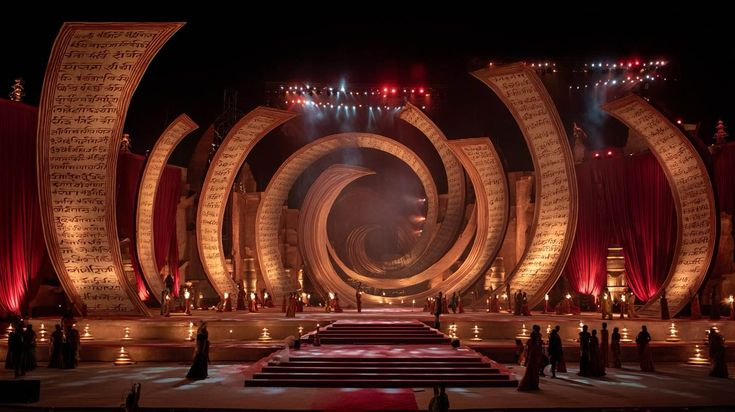

Bảng so sánh giải pháp điều khiển chiếu sáng kiến trúc ngoài trời
Dưới đây là ma trận dữ liệu phân tích kỹ thuật giúp các kiến trúc sư và chủ thầu dễ dàng định vị giải pháp điều khiển tối ưu cho từng quy mô dự án:
| Tiêu chí so sánh | Hệ thống DMX512 (Kỹ thuật số) | Hệ thống DALI (Digital Addressable Lighting Interface) | Hệ thống Analog (0-10V / 1-10V) |
| Tốc độ truyền dữ liệu | Rất cao (250 Kbps - Phản hồi tức thì) | Thấp (1.2 Kbps - Độ trễ mili-giây) | Phụ thuộc vào thay đổi điện áp |
| Số lượng thiết bị/Đường truyền | Tối đa 512 kênh (Có thể mở rộng bằng nhiều Vũ trụ) | Tối đa 64 thiết bị trên một Loop | Giới hạn theo công suất kênh của Dimmer |
| Khả năng lập trình màu sắc | Chuyên sâu cho Dynamic RGB, RGBW, Pixel Mapping | Tối ưu cho Tunable White (CCT) và Static Single Color | Chỉ điều khiển tăng/giảm độ sáng (Dimming) đơn sắc |
| Ứng dụng thực tế ngoài trời | Chiếu sáng nghệ thuật mặt dựng, cầu đường, show diễn | Chiếu sáng chức năng, cảnh quan tĩnh, khu nghỉ dưỡng | Chiếu sáng hành lang, đèn sân vườn cơ bản |
| Yêu cầu hạ tầng cáp | Cáp chuẩn RS-485 120 Ohm chống nhiễu chuyên dụng | Cáp điện tiêu chuẩn 2 lõi (Không cần phân cực) | Cáp nguồn kết hợp dây tín hiệu Analog |

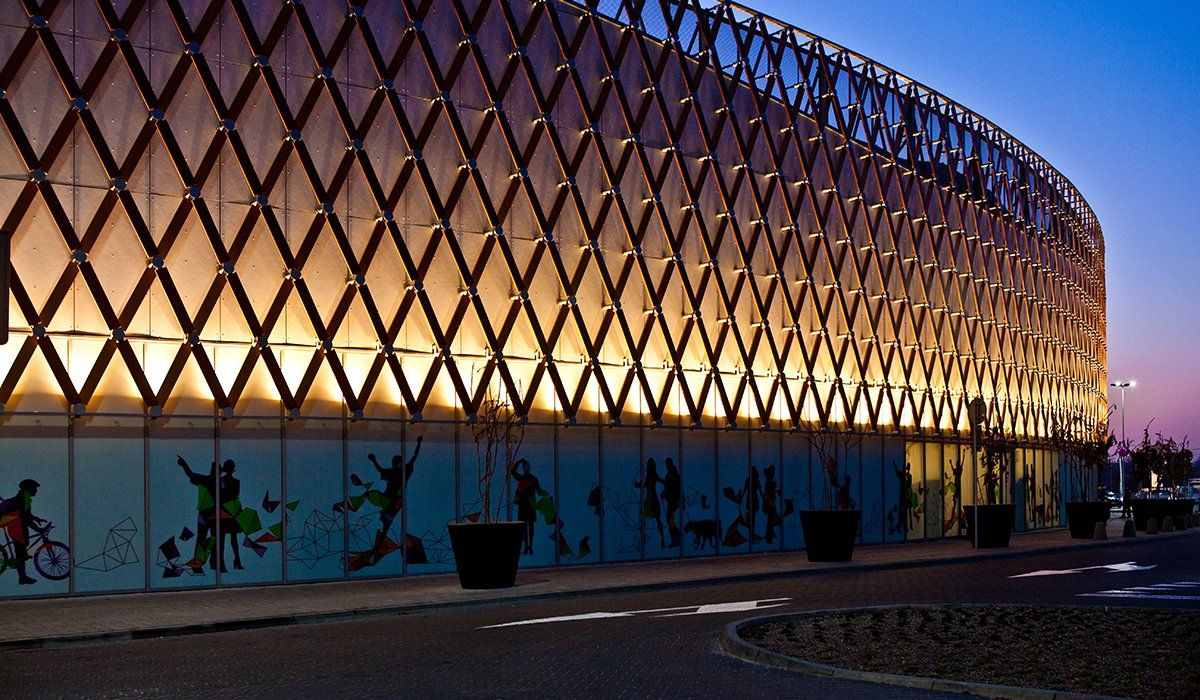

Ứng dụng lập trình kịch bản ánh sáng động theo chuẩn Quiet Luxury
Khác với ánh sáng sân khấu biểu diễn cần sự dồn dập và độ bão hòa màu cao, ánh sáng động trong kiến trúc cao cấp đòi hỏi sự tiết chế tuyệt đối. Giao thức DMX512 lúc này đóng vai trò như một nhạc trưởng điều khiển luồng sáng hòa nhịp với không gian kiến trúc.
Kịch bản "Nhịp thở hoàng hôn" (The Sunset Breath)
Hệ thống đèn thanh LED Linear hoặc đèn rửa tường (Wall Washer) công nghệ RGBW được lập trình chuyển màu chuyển tiếp từ sắc cam ấm của ráng chiều sang sắc xanh sâu thẳm của đêm muộn. Tốc độ chuyển màu được làm mượt qua các lệnh mã hóa DMX với chu kỳ kéo dài từ 15 đến 30 phút, khiến mắt người nhìn không thể nhận ra sự thay đổi cơ học, chỉ cảm nhận được một không gian chuyển dịch đầy duy mỹ.
Kịch bản "Dòng chảy bóng tối" (Shadow Flowing)
Thay vì thắp sáng đồng loạt toàn bộ mặt tiền, bộ lập trình điều khiển DMX512 sẽ chạy các lệnh mờ dần (Fading) luân phiên giữa các hệ cột kiến trúc tháp hoặc phào chỉ dọc. Ánh sáng nhẹ nhàng lướt qua các kết cấu, tạo ra những khoảng đổ bóng di động mềm mại, làm tôn lên chiều sâu và khối ba chiều của tòa nhà một cách kiêu sa.
Case Study: Hệ thống Facade Động tại Dinh thự Tân cổ điển Thảo Điền, Quận 2
Minh chứng rõ nét cho năng lực thực chiến kiểm soát công nghệ của ProLux là dự án dinh thự ven sông của một chủ đầu tư phân khúc siêu sang tại Thảo Điền, TP.HCM.
Bài toán thử thách từ chủ đầu tư
Căn dinh thự mang phong cách kiến trúc Pháp cổ điển với mặt dựng đá cẩm thạch trắng. Chủ nhà muốn hệ thống ánh sáng phải thay đổi linh hoạt: Ngày thường là ánh sáng trắng ấm tinh tế (3000K), tối cuối tuần tổ chức dạ tiệc sẽ chuyển sang các kịch bản màu sắc chủ đề lễ hội, nhưng toàn bộ dây tín hiệu không được làm ảnh hưởng đến thẩm mỹ kiến trúc mặt ngoài và phải chống chịu được mùa mưa ngập của khu vực ven sông Sài Gòn.
Giải pháp thực chiến bằng công nghệ DMX512 từ ProLux
- Thiết bị đầu cuối: ProLux triển khai hệ thống đèn pha âm sàn và đèn rọi cột chuẩn IP67 có tích hợp sẵn chip giải mã DMX bên trong thân đèn. Dải LED sử dụng chip 4 trong 1 (RGBW) với độ hoàn màu CRI lớn hơn 90 Ra khi chạy chế độ ánh sáng trắng tĩnh.
- Hạ tầng truyền dẫn chống nhiễu: Toàn bộ dây tín hiệu sử dụng cáp bọc lưới bạc chống nhiễu chuẩn hóa ngoài trời, chạy luồn trong ống thép mạ kẽm nhúng nóng âm dưới nền đất. Tại điểm phân nhánh cuối, ProLux lắp đặt bộ chia tín hiệu DMX cách ly quang học chống sét lan truyền để bảo vệ tủ điều khiển trung tâm.
- Lập trình kịch bản: Đội ngũ kỹ sư ProLux đã lập trình sẵn 6 kịch bản chuyển động thông qua bộ điều khiển thông minh đặt trong nhà. Gia chủ có thể dễ dàng kích hoạt các kịch bản "Dạ tiệc thượng lưu", "Giáng sinh ấm áp" hay "Đêm tĩnh lặng" chỉ với một chạm trên điện thoại di động hoặc máy tính bảng thông qua kết nối không dây đồng bộ.
Kết luận
Việc làm chủ giao thức DMX512 không chỉ dừng lại ở những thông số kỹ thuật khô khan mà là chìa khóa vàng giúp các kiến trúc sư hiện thực hóa những ý tưởng nghệ thuật ánh sáng táo bạo nhất. Một hệ thống chiếu sáng động ngoài trời bền vững, mượt mà và sang trọng chính là sự khẳng định vị thế và gu thẩm mỹ đỉnh cao của công trình.
